LCR04

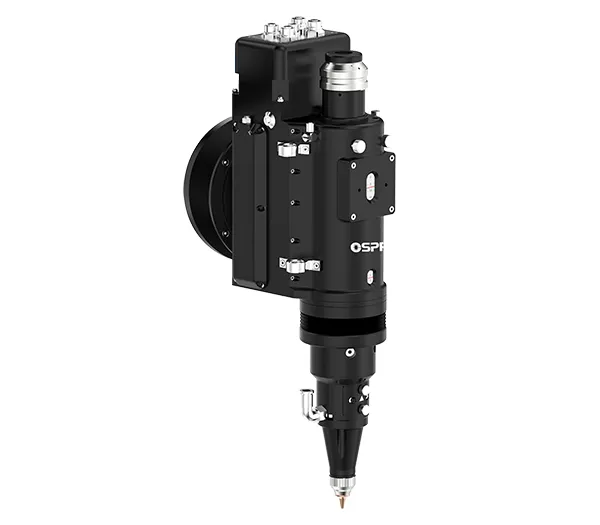

4kW 3B Robotik Lazer Kesme Kafası

Karmaşık 3B şekillerin kesimi için yerleşik takip eksenli otomatik odaklı lazer kesme kafası

4kW 3B Robotik Lazer Kesme Kafası
  • 4kW 3B Robotik Lazer Kesme Kafası
  • 4kW 3B Robotik Lazer Kesme Kafası

    • LCR04

    4kW 3B Robotik Lazer Kesme Kafası

    Karmaşık 3B şekillerin kesimi için yerleşik takip eksenli otomatik odaklı lazer kesme kafası

    Robotik 3B kesimde yaygın bir zorluk, yol kıvrımlarında ve şekillendirilmiş bölgelerde nozül ile parça arasındaki mesafenin sabit tutulması ve odaklamanın yerel kalınlık değişimlerine uyum sağlamasıdır. 4 kW 3B robotik lazer kesme kafalarımız bunu otomatik odak ve yerleşik yükseklik takipçisi (kapasitif standoff kontrolü) ile çözmektedir. Bu özellikler, konturlu panellerde standoff mesafesini sabit tutar ve robot açı ve hız değiştirirken kesim kalitesinin stabil kalmasını sağlar. Gövde kompakt ve iyi sızdırmazdır, bu da dar robot çalışma alanlarına uyum sağlar. Hassas bir sıfırlama mekanizması ve çarpışma karşıtı tasarım, küçük darbeler sonrası hizalayıcı koruyarak üretimin tutarlı kalmasına yardımcı olur.

    Hemen Teklif Al!
    Ürün Kılavuzu
    Teknik Özellikler
    Tür Otomatik Odaklı 3B Robotik Lazer Kesme Kafası
    Model LCR04
    Arayüz Türü QBH
    Dalga Boyu 1080±10nm
    Nominal Güç ≤4kW
    Odak Uzunluğu 150mm
    Kolimasyon Uzunluğu 75mm
    Odaklama Aralığı -24mm~+20mm
    Merkezi Ayar Aralığı ±1.5mm
    Odaklama Hızı ≤200mm/s
    Odak ekseninin tekrarlı konumlandırma doğruluğu 0.05mm
    Odaklama strokı 12mm
    Odaklama Hızı ≤50mm/s
    Takip Mesafesi 27mm
    Takip Hızı ≤250mm/s
    Yardımcı Gaz Basıncı ≤2.5MPa
    Ağırlık 7.0kg
    Uygulama Alanları

    Bu 3B kesim kafaları beş eksenli kesim makineleri ve robotik hücrelerde otomotiv gövde işleri, çamurluklar ve ilgili dış paneller için kullanılır. Karbon çelik, alüminyum, bakır ve galvanizli sacı istikrarlı kenar kalitesiyle işler.

    Özellikler

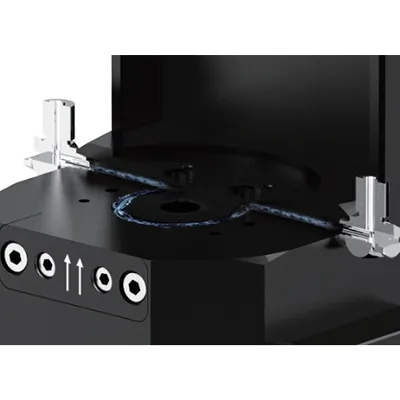

    Sürekli çalışma için QBH su soğutmalı fiber girişi
    Sürekli çalışma için QBH su soğutmalı fiber girişi

    QBH arayüzünde kapalı devre su soğutma, sıcaklığı sabit tutar ve optikler üzerinde yoğuşmayı önler; böylece uzun çalışma sürelerinde tutarlılık sağlanır.

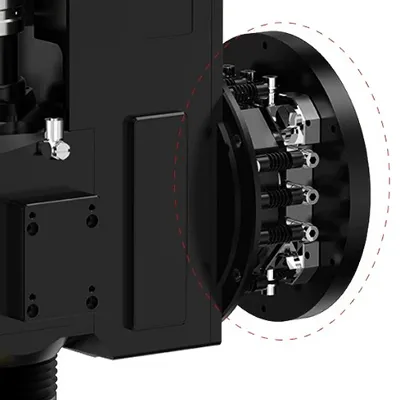

    Hassas sıfırlama konumlandırması
    Hassas sıfırlama konumlandırması

    Üç noktalı konik konumlandırma sistemi, darbe sonrası kafayı orijinal konumuna geri getirir; böylece hizalama hassasiyeti korunur.

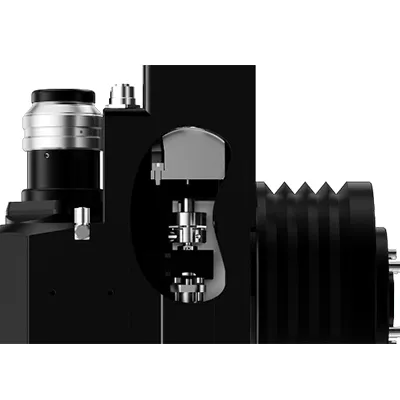

    Hızlı tepki veren kapalı yerleşik yükseklik takipçisi
    Hızlı tepki veren kapalı yerleşik yükseklik takipçisi

    Entegre takip modülü (kapasitif standoff kontrolü) tamamen kapalı ve hafiftir; tozu dışarıda tutarken yüzeyleri hızlıca takip ederek hassas, yüksek hızlı kesim sağlar.

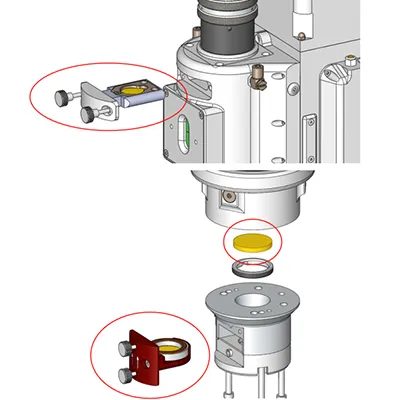

    Optikler için üçlü koruyucu cam istifi
    Optikler için üçlü koruyucu cam istifi

    Üç koruyucu cam, odak optiklerini sıçrama ve tozdan korur; bu da günlük üretimde dayanıklılığı artırır.

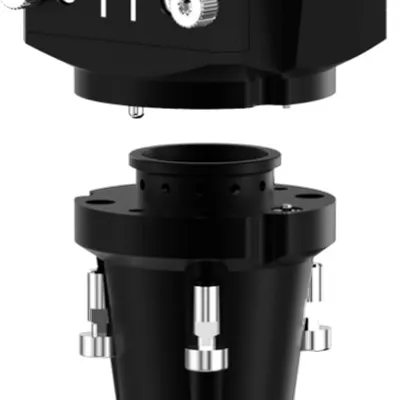

    Durdurma sinyalli çarpışma koruması
    Durdurma sinyalli çarpışma koruması

    Uyumlu sensör montajı, darbede güvenli şekilde kırılmak üzere tasarlanmış emniyet vidaları kullanarak kafayı korur ve aynı zamanda kontrolöre çarpışma durdurma sinyali gönderir.

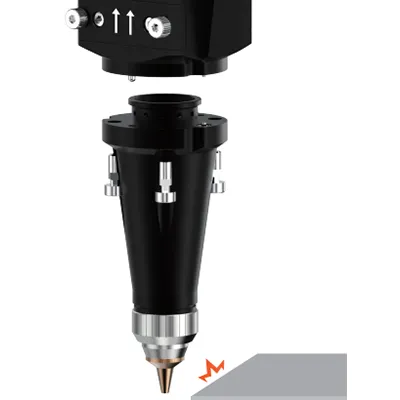

    Güvenli üretim için çarpışma acil durdurma
    Güvenli üretim için çarpışma acil durdurma

    Çarpışma tespiti kontrol sistemi ile entegre edilerek darbe sonrası güç hemen kesilir ve daha fazla hasar önlenir.
