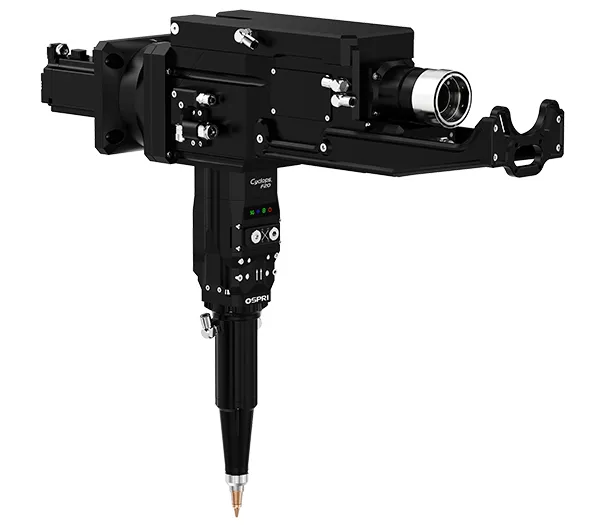

LCF20A

20 kW Fiber Lazer Pah Kesme Kafası (Sadece Sağ Açılara Salınım)

20 kW’a kadar güç seviyelerinde metal boru ve profillerin işlenmesi için akıllı ve otomatik odaklamalı lazer kesme kafası

LCF20A1

20 kW Fiber Lazer Pah Kesme Kafası (Sadece Sağ Açılara Salınım)
  • 20 kW Fiber Lazer Pah Kesme Kafası (Sadece Sağ Açılara Salınım)
  • 20 kW Fiber Lazer Pah Kesme Kafası (Sadece Sağ Açılara Salınım)
  • 20 kW Fiber Lazer Pah Kesme Kafası (Sadece Sağ Açılara Salınım)

    • Ön lazer arayüzü/konnektör, Şekil 1 montaj braketiyle, Şekil 2 montaj braketsiz

    Hemen Teklif Al!
    Ürün Kılavuzu

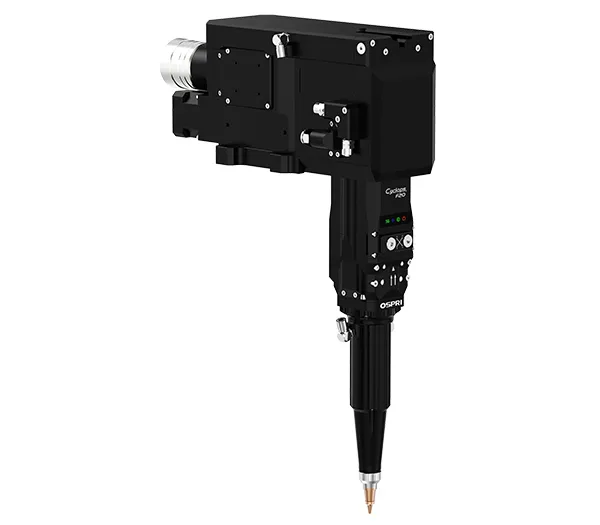

    LCF20A2

    20 kW Fiber Lazer Pah Kesme Kafası (Sadece Sağ Açılara Salınım)
  • 20 kW Fiber Lazer Pah Kesme Kafası (Sadece Sağ Açılara Salınım)
  • 20 kW Fiber Lazer Pah Kesme Kafası (Sadece Sağ Açılara Salınım)
  • 20 kW Fiber Lazer Pah Kesme Kafası (Sadece Sağ Açılara Salınım)

    • Arka lazer arayüzü/konnektör, Şekil 1 montaj braketsiz, Şekil 2 montaj braketiyle

    Hemen Teklif Al!
    Ürün Kılavuzu

    Bu yüksek güçlü dik açı (sağ açı) fiber lazer kesme kafası, 20 kW’a kadar güç seviyelerinde metal boru ve profillerin işlenmesi için tasarlanmıştır. Uzatılmış lazer meme sensörü sayesinde geniş bir yapısal profil yelpazesini kolayca işler. Dahili çarpışma koruması darbe sonrası hızlı toparlanma sağlar; sinyal iyileştirmesi ise zamanında geri bildirim vererek kararlı kesim performansı sağlar. Optimum tasarımı duruş sürelerini azaltır ve bakım süreçlerini basitleştirir; bu yüzden zorlu endüstriyel uygulamalar için idealdir.
    Teknik Özellikler
    Tür Otomatik Odaklamalı Fiber Lazer Kesme Kafası
    Model LCF20A1/LCF20A2
    Arayüz Türü Q+, QD, LOE3.1, LOE3.2
    Dalga Boyu 1064±10nm
    Nominal Güç ≤20kW
    Odak Uzaklığı 250mm/300mm
    Kolimasyon Uzunluğu 100mm
    Odaklama Aralığı -50mm~+50mm / -70mm~+70mm
    Merkezleme Ayarı Aralığı ±1.5mm
    Odaklama Hızı 400mm/s
    Odak Ekseni Tekrarlı Konumlama Hassasiyeti 0.05mm
    A-Ekseni Hareket Aralığı ±45°
    Nominal Dönme Hızı 30 r/dk
    Açısal İvme 240 rad/s²
    Konumlandırma Hassasiyeti 1 arcmin
    Yardımcı Gaz Basıncı ≤3MPa
    Ağırlık 10 kg
    Uygulama

    Metal boru ve profil kesimi için tasarlanan bu yüksek güçlü lazer kesme kafası; dairesel borular, kare borular ve I/H-kirişleri destekler. Karbon çelik, paslanmaz çelik ve diğer yaygın yapısal malzemelerin işlenmesine uygundur.

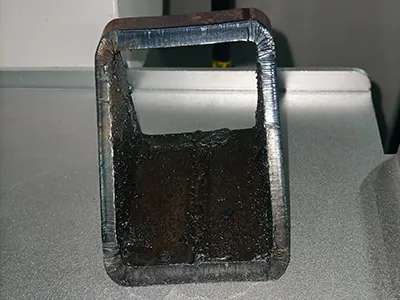

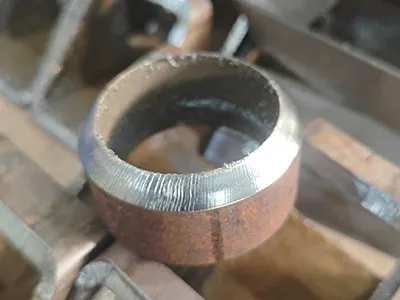

    • 20 kW Fiber Lazer Pah Kesme Kafası (Sadece Sağ Açılara Salınım)8 mm karbon çelik

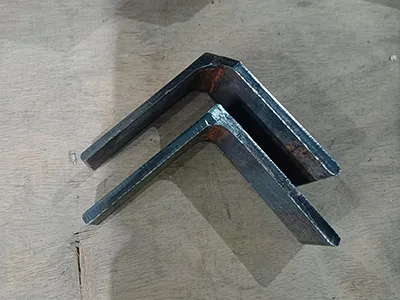

    • 20 kW Fiber Lazer Pah Kesme Kafası (Sadece Sağ Açılara Salınım)5 mm açı profili
    • 20 kW Fiber Lazer Pah Kesme Kafası (Sadece Sağ Açılara Salınım)6 mm karbon çelik
    Özellikler

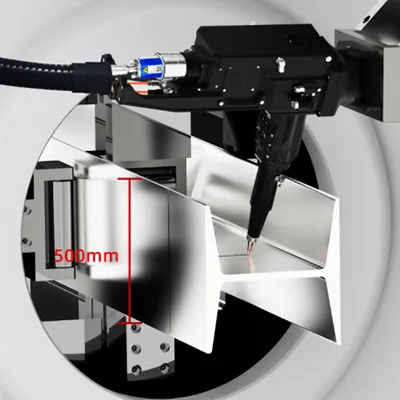

    Karmaşık profiller için geniş erişim
    Karmaşık profiller için geniş erişim

    500 mm pah kesim kapasitesi, büyük yapısal profillerin pürüzsüz işlenmesini garanti eder

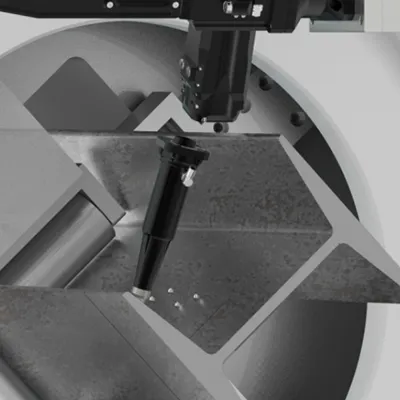

    Çarpışma koruması ile güvenilir çalışma
    Çarpışma koruması ile güvenilir çalışma

    Yıkıcı olmayan çarpışma koruması için entegre lazer meme sensörü, hızlı toparlanma ve kesintisiz üretim sağlar

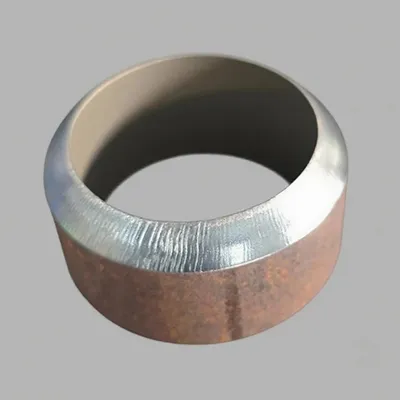

    Kararlı ve tutarlı kesim kalitesi
    Kararlı ve tutarlı kesim kalitesi

    Hızlı tepki ve düşük girişim sağlayan entegre kapasitans amplifikatör ile hassas ve stabil kesim performansı elde edilir

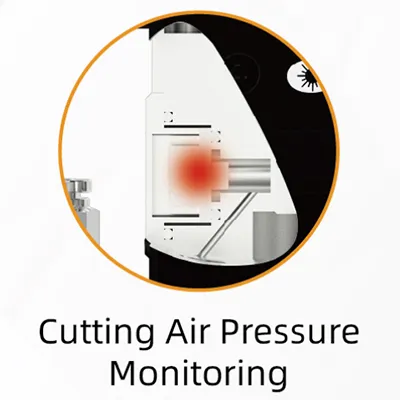

    Akıllı Hava Basıncı İzleme
    Akıllı Hava Basıncı İzleme

    Kaçak veya düşük basınç durumları için erken uyarılar sağlar; sürekli işleme ve kesinti önleme için yardımcı olur

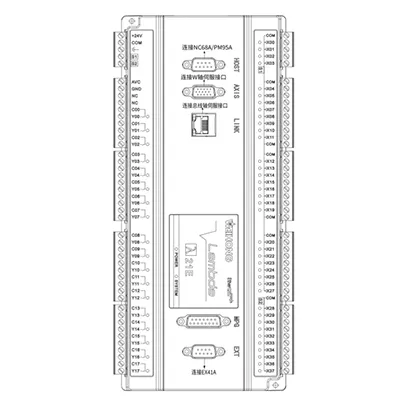

    EtherCAT yerel iletişim
    EtherCAT yerel iletişim

    Senkron kontrol ve entegre makine performansı için CNC sistemleriyle sorunsuz bağlantı sağlar

    Önerilen Sarf Malzemeleri & Yedek Parçalar
    Kolimasyon koruyucu mercek PMD32T2DS
    Odak koruyucu mercek PMD34T5DS
    Kesme koruyucu mercek PMD34T5DS
    Kolimasyon merceği DF100D37DS
    Odak merceği DF200D37DS，SF250D37DS，SF300D37DS
    Conta halkası 38.6×30.5×3.8
    Seramik halka FC-18
    Nozül FSN21 Serisi
    Benzer Lazer Kesim Kafaları
    Lazer İşleme İhtiyaçlarınız için Mükemmel Lazer Kafayı Bulun

    İster özel üretim bir lazer kafasına ihtiyacınız olsun, ister doğru çözümü seçmeniz konusunda rehberlik gereksinimi duyun — ekibimiz size yardımcı olmaya hazırdır.

    Bizimle İletişime Geçin!
    Watt Gücüne Göre Lazer Kesim Kafaları
      1. Hırdavat & El Aletleri
      2. Hırdavat & El Aletleri Bağlantı elemanlarının, elektrikli el aletlerinin ve el aletlerinin lazerle işlenmesi için lazer kesim kafaları
      1. Banyo Aksesuarları
      2. Banyo Aksesuarları Banyo malzemelerindeki metal parçaların işlenmesi için lazer kesim kafaları
      1. Otomotiv
      2. Otomotiv Otomotiv endüstrisine özgü metal işleme işlemleri için lazer kesim kafaları
      1. Lityum Batarya
      2. Lityum Batarya Batarya üretimi için lazer kesim kafaları

    Yüksek güçlü lazer kesim kafamız, kalın sac işlemede yüksek performans için tasarlanmıştır. Gaz basıncı izleme, sızıntı tespiti, delme (piercing) tespiti ve nozul sıcaklık izleme gibi işlevleri entegre eder. Bu fonksiyonlar kalın sac kesimini kolaylaştırır, kararlılığı artırır ve daha verimli işletme ile kolay bakım sağlar.

    Uzmanlaşmış boru ve profil kesim kafaları; yuvarlak boruları, kare boruları ve H-kirişleri işleyebilir. Uygun malzemeler arasında karbon çelik, paslanmaz çelik ve diğer endüstriyel sınıf metaller bulunmaktadır.

    • Kullanımdan önce, bakım sırasında boşluklarda toz birikimini önlemek için kafayı koruyucu bantla sarın.
    • Kirlenme veya hasar durumunda iç mercekleri temizlemeye veya sökmeye çalışmayın; bu daha fazla kontaminasyona yol açabilir. Doğrudan değiştirilmesi tavsiye edilir.
    • Koruyucu camlar, kolimasyon mercekleri ve odaklama merceklerinin değiştirilmesi temizoda ortamında (sınıf 1000 veya üstü) yapılmalıdır.
    • Mercekleri incelerken önce kırmızı lazer ışını üzerindeki siyah lekeleri kontrol etmek için beyaz kağıt kullanın. Ardından düşük güçte siyah fotosensitif kağıt ile ışın noktasını inceleyin. Son olarak merceği çıkarıp mikroskop altında detaylı inceleme yapın.
